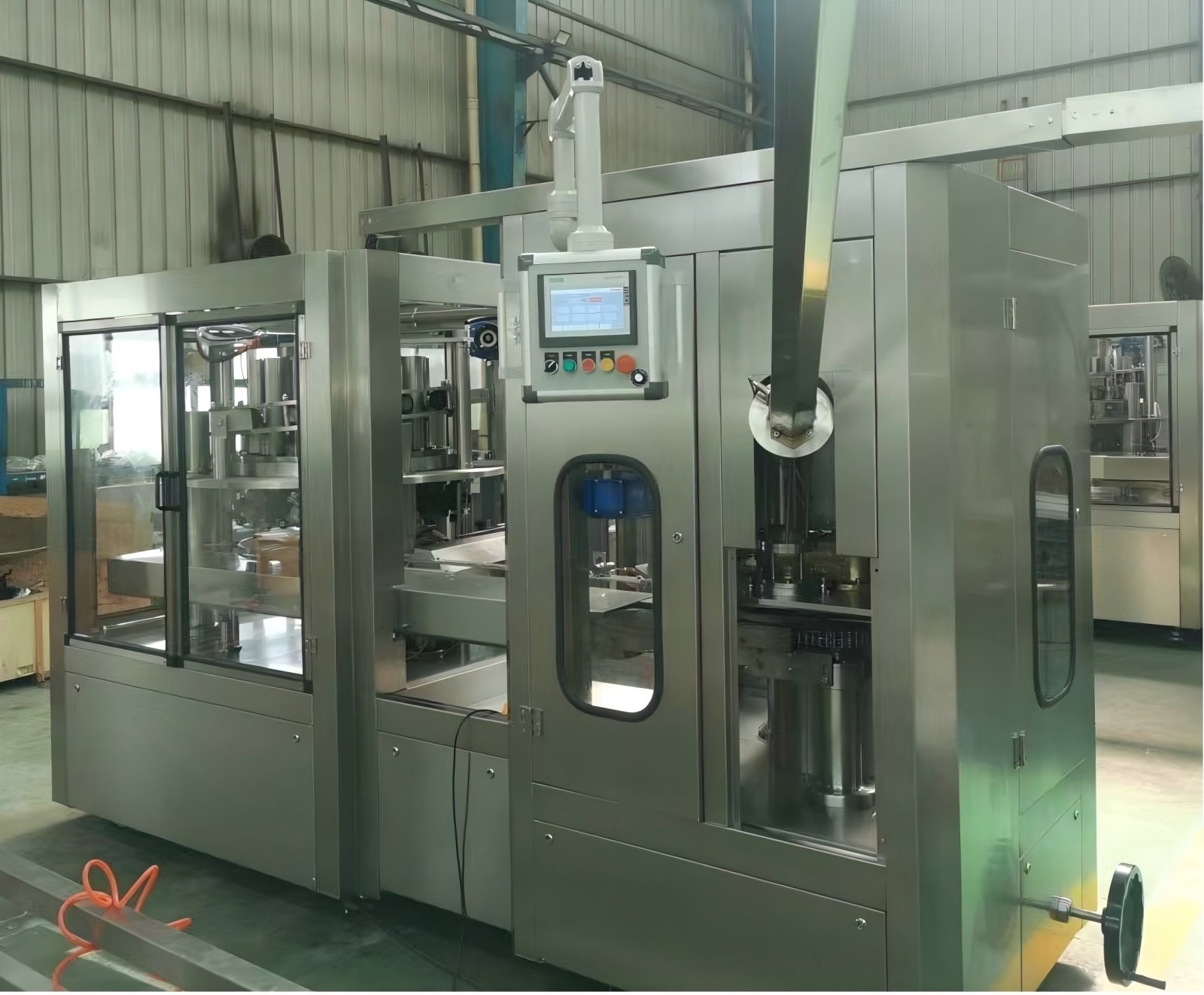

Teneke kutuları için domates pastası doldurma ve dikiş makinesi 70g'den 3kg'a kadar kapasite veya hız 50CPM'den 600CPM'ye kadar

Teneke kutuları için domates pastası doldurma makinesi

Çerçeve

• Çalışma masası plakaları, δ 35 kalınlığı olan Q235 malzemesinden yapılmalıdır.
• Çubuk çerçevesi 201 paslanmaz çelik kare tüpü kullanır.
• Platforma, tüm kaynaktan sonra, portalı freze makinesi ile δ 30'luk bir genel düzlüğe dönüştürülür ve platform konkaf-konveks olmadan düz olmalıdır.
• Tablo pas önleme için SUS304 paslanmaz çelik paneli ile kaplıdır.

Boş kutu besleme cihazı

• 2 metre uzunluğundaki giriş ve çıkış kutu taşıyıcı bandı, SUS304 yan plaka;
• giyim dayanıklı düz üst zinciri;
• Gelen kutu algılama (gelen kutu koşullarına göre ekipman işletim hızını otomatik olarak ayarlar), otomatik kutu engelleme cihazı.

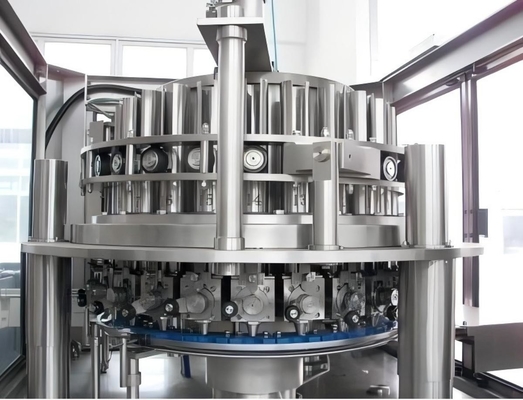

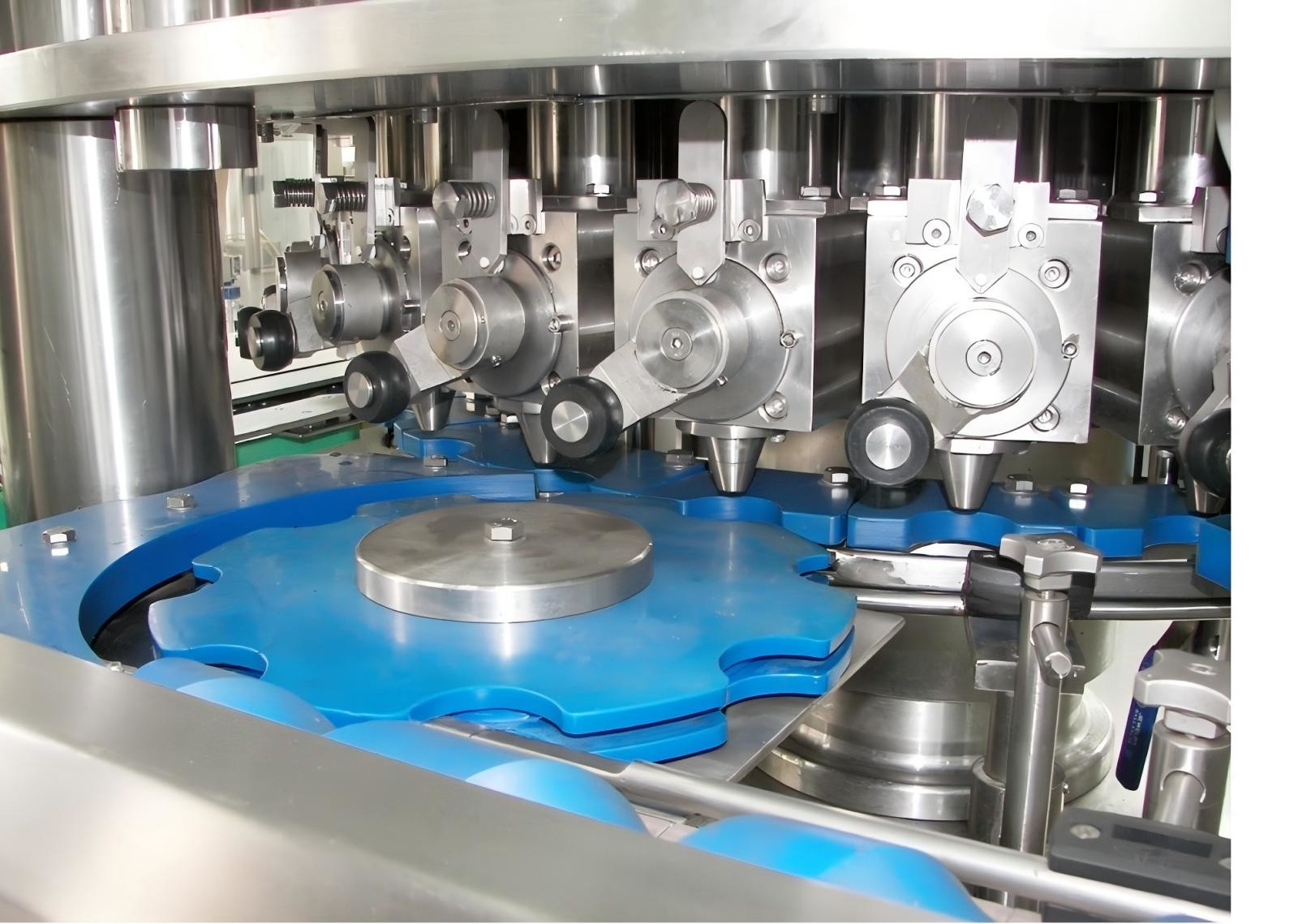

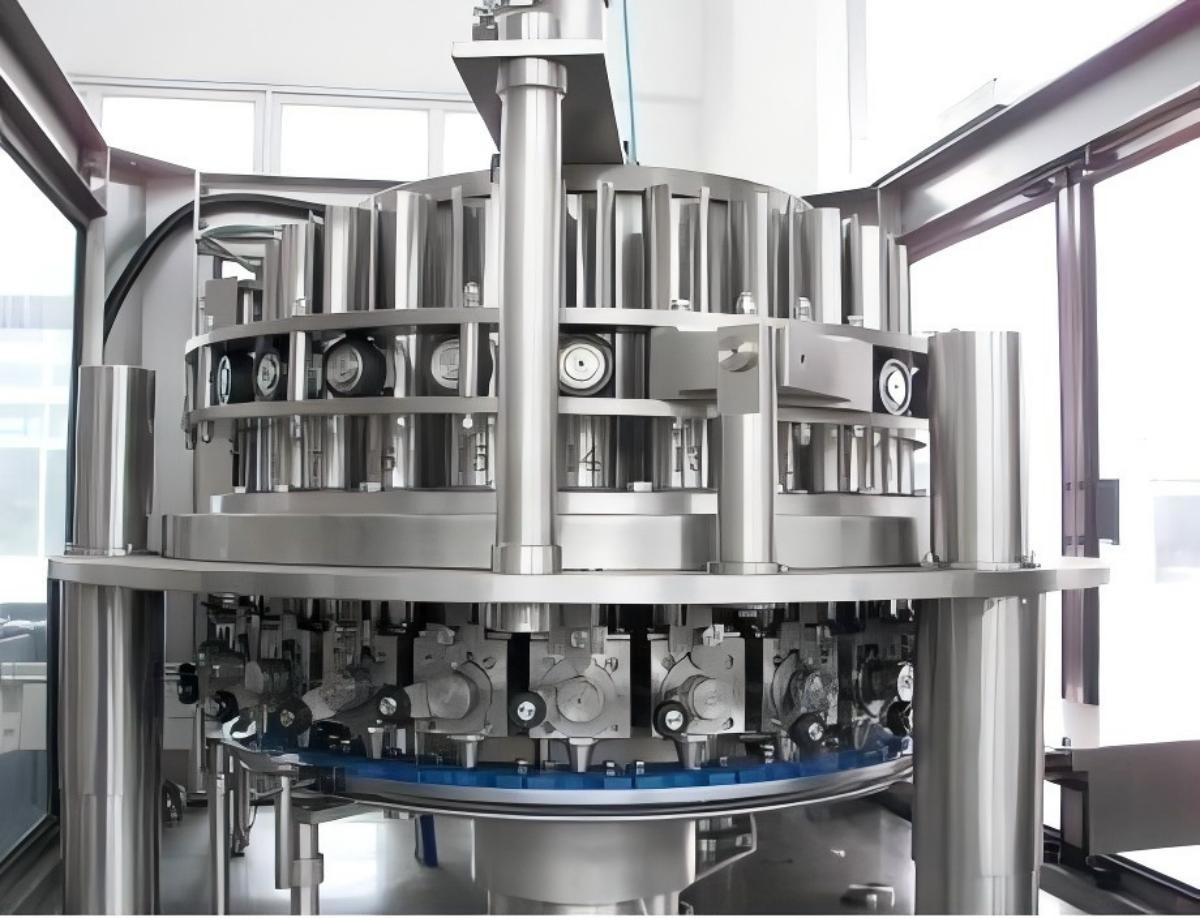

Doldurma sistemi

• Piston silindir, iç duvarı pürüzsüz ve 0.4-0 bitirme ile SUS304 özelleştirilmiş inceleme borusu ile işlenmiştir.8Korozyona ve aşınmaya dayanıklıdır.
• Valf çekirdeği SUS304 ile işlenir, yüzey HRC45-50 ile sertleştirilir ve dış yuvarlak öğütme eklenir ve bitirme 0.8Ön ve arka uçlardaki teflon rehber halkalar, valf çekirdeğini valf koltuğuyla doğrudan sürtünmeden korur.
• SUS304 valf koltuğu, tamamıyla dökülmüş, içten yuvarlak, 0.8Ön ve arka uçlardaki teflon rehber halkalar, valf çekirdeğini piston çubuğu ile doğrudan sürtünmeden korur.
• Piston çubuğu, doldurma hacmini hafifçe ayarlayabilen çıkarılabilir mühür bölüm tasarımı olan SUS304'ten yapılmıştır.Teflon rehber halkaları üst ve alt uçlarında piston çubuğunu pistonla doğrudan sürtünmeden korur;
• Basınç basma bloğu valf çekirdeğinin hızlı bir şekilde ve kolayca çıkarılabilmesi ve temizlenmesini kolaylaştırabilmesi için hızlı bir şekilde monte edilmesi;
• Özel kauçuk kaplamalı piston çubuğu rehber tekerleği, aşınmaya dayanıklı.

Ürünler hopper ve tahrik sistemi

• Silindir bloğu SUS304'ten yapılmıştır;
• Ana şaftın koltuğu SUS304 malzemesinden yapılmıştır ve rulman Harbin şaftıdır.
• Değişken bant, özelleştirilmiş bir kaydırma rulmanı benimser ve doldurma makinesinin ağırlığının çoğu, tüm makinenin istikrarlı çalışmasını sağlamak için kaydırma rulmanı tarafından desteklenir.Düzgün doldurmayı sağlayın, ana şaft üzerindeki yükü azaltmak ve ekipmanların kullanım ömrünü uzatmak;
• Malzeme silindir bobin yalıtım aygıtı ve karıştırma aygıtı ile donatılabilir;
• SUS 304 Paslanmaz çelikten pnevmatik top valf besleme;
• Gıda sınıfı yüksek basınçlı hortum

• Doldurma hacmi elektrikle ayarlanır ve ince ayar için el tekerleği ile donatılır.
• Doldurma yüksekliği elektrikle ayarlanır ve ince ayar için bir el tekerleği ile donatılır.
• Doldurma anahtarı aygıtı, kalınlaştırılmış paslanmaz çelik levha taban işleme, üst ve alt PTFE kılavuz blokları, silindir kontrol anahtarı, istikrarlı ve dayanıklı.

Kontrol sistemi

• Gelen konteynırın tespiti: Eğer gelen tank kesintisizse, tank otomatik olarak yavaşlatılır ve kesilir.
• Kavanoz olmadan kesilebilir.
• Şişeleri kesin ve silindir düşük sıcaklıktayken vana açmayın.
• Sıvı seviyesi düşükse hızı azaltın ve kutuları kesin.
• Besleme borusunun sıcaklık algılaması, eğer sıcaklık belirlenmiş gereksinimleri karşılamazsa besleme yapılmamalıdır.
• Doldurulmaz, otomatik açma / kapatma valfi;
• Sıcaklık sensörü LEG markasını ve fotoelektrik sensörü Almanya'daki stok markasını benimsiyor.

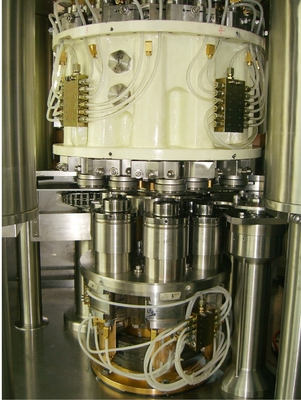

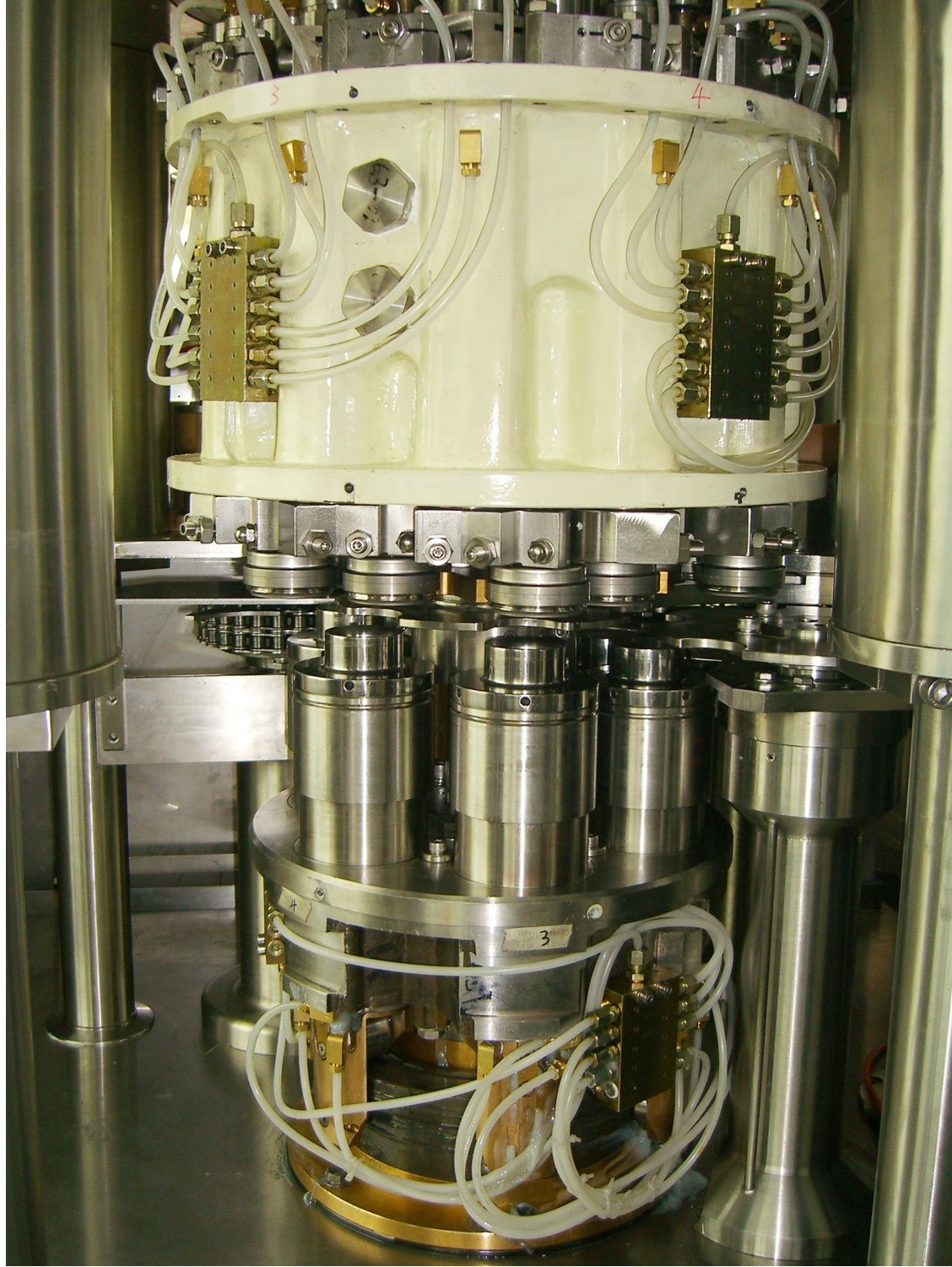

Kavanoz Seamer

Çerçeve

• Alt levha Q235, δ 30 tüm levha, δ 28'in genel düzlemine bitiyor, masa yüzeyi konkaf-konveks olmadan düztür;
• Operasyon paneli Q235, δ 40 tüm plaka, δ 38 genel düzlüğe bitirilmiş, konkav-konveks olmayan düz yüzey. Paslanmaz çelik panelini pas önlemek için kaplayın;
• SUS304, δ 18 tüm plaka, δ 16 genel düzlüğe bitirilmiş, konkav-konveks olmayan düz yüzey;
• Üst levha Q235, δ 30 tüm levha, δ 28'in genel düzlemine bitiyor, masa yüzeyi konkaf-konveks olmadan düztür.

• Kalkıtma yuvası için SUS304 malzemesi (4 adet) kabul edilir.
• kaldırma vida çubuğu H62 malzemesinden yapılmıştır (4 parça);
• Elektrikli ayarlama, ince ayar için el tekerleği ile.

Üst kule

• Entegre T300 dökme, hassas işleme;
• Tüm rulmanlar SKF/NSK/INA/IKO/FAG gibi orijinal ambalajlarla ithal edilir.
• Çak ocağı ve tahrik ocağı 38CrMoAlA malzemesinden yapılmıştır ve yüksek ısı, yüksek basınç ve korozyona dayanıklıdır.
• Tayvan rulo ve çak üretti;
• Paslanmaz çelik koruyucu kapak;
• Cam 20crMnTi, vakum sertleştirilmiş HRC55-60'ı kullanıyor.

Alt kule

• SUS304 malzemesinin dövülmesi ve hassas işleme;
• Destekli silindir ZQSn10-1 malzemesinden yapılmıştır ve silindir kılıfı SUS304 malzemesinden yapılmıştır.
• Hızlı ve uygun bir değişim için çıkarılabilir destek levhası;
• Cam, 20crMnTi malzemeden ve vakum sertleştirilmiş HRC55-60'dan yapılmıştır.
• Paslanmaz çelik koruyucu kapak.

Konserve besleme sistemi

• Özel bir paslanmaz çelik yan itme zinciri;
• UHM kaydırma rayı;
• Ø30 Yüksek hassasiyetli hasta fotoelektrik anahtarı;
• Entegre paslanmaz çelik koruma.

Kapak düşme sistemi

• SUS304 cilalı kapak rayı;
• Kapaklar için SUS304 silindir;
• Özel yüksek hızlı kapaklar, vites kutusunu ayırır.
• Kapak stok yuvası için kapak tespiti yok (kapak olmadan alarm ve kapatma);
• Kapağın düştüğünü tespit etmek (kapak olmadan kutu varsa alarm ve kapatma).

Motor kullanmak

• ABB veya Siemens motorları;
• QIANGZHU azaltıcı;
• Ağır görevli evrensel tahrik ocağı.

Kontrol sistemi

• Kutu girişinde algılama ve gelen kutu için otomatik besleme kapağı;
• Kapak stoklarında tespit, kapak yoksa kutuları durdurmak;
• Kapalı kutu tespiti (≤ 3 kutu);
• Fotoelektrik sensör Alman SICK markasından olmalıdır.
• Paslanmaz çelik kontrol dolabı;
• Bağımsız asılı çalışma dolabı;
• Komisyon için özel elektrikli düğme kutusu;
• Siemens PLC, Weinview dokunmatik ekran;
• Danfoss frekans dönüştürücü;
• Schneider düşük gerilimli cihaz;
• SMC veya AIRTAC pneumatik bileşenleri;
• Profesyonel düzeyde röle;
• Uzak modül (uzaktan teşhis ve program modifikasyonu yapabilir);
• Tüm elektrik ekipmanları ve sensör parametreleri tanı ve ayar için dokunmatik ekranda görüntülenir.

Kullanım kılavuzu;

Kurulum çizimi;

Bağlama aletleri
